11月5日，四屆中國國際進口博覽會正式開幕。東方之約，四度如期而至，四屆中國國際進口博覽會現已開幕。“朋友圈”再擴大“新奇特”更耀眼，六大展區，127個國家和地區，近3000家企業參展，500強公司，行業龍頭企業攜手參展。本屆醫療器械及醫藥保健展區總面積達7萬平方米，來自33個國家和地區的約350家企業參展，展區特裝率超97%，國際500強及行業龍頭企業超70家。多家企業帶來首發新秀產品，在進博會上成為令人期待的亮點。

圖示：在這張圖片中，大腦的血管發出橙色的光，這是由7T磁共振掃描儀產生的。

　　首臺可用于臨床的7T磁共振MAGNETOMTerra已經正式取得CE認證，可以用于臨床！

　　本屆展會上，西門子醫療還將展示首臺臨床科研雙模7T磁共振MAGNETOM Terra。作為較的高場強磁共振設備，西門子7T已在80余家醫院和科研院所落地。該設備把人體成像的分辨率、信噪比推到一個從未企及的新高度，對于神經領域科研攻關、實現腦科學前沿技術突破具有重要意義，將配合中國“腦計劃”等科學研究項目。MAGNETOM Terra更將7T磁共振從基礎科研向臨床價值轉化，有望近期在中國獲批上市，在中國開啟臨床應用。此外，西門子醫療還帶來了一款劃時代的磁共振系統MAGNETOM Free.Max----僅需0.7升液氦，比業內較低的液氦含量又降低了90%，實現“零液氦”；整機重量僅僅1.6噸，挑戰場地物理較限；80cm大孔徑，拓展臨床應用疆域；突破肺部磁共振掃描藩籬，無電磁輻射，對于像新冠肺炎這樣短時間內需要多次肺部掃描的患者有獨特優勢；myExam Companion人工智能平臺使得操作觸手可及。

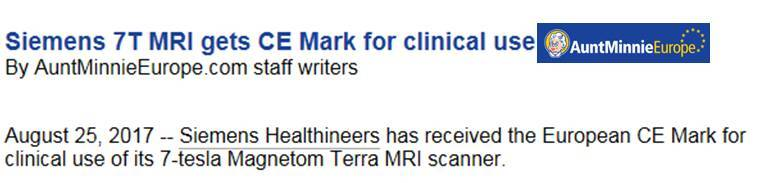

Aunt Minnie報道

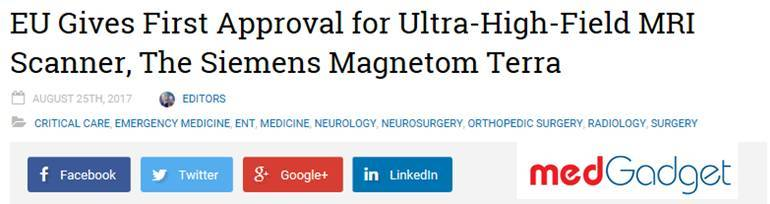

medGadget報道

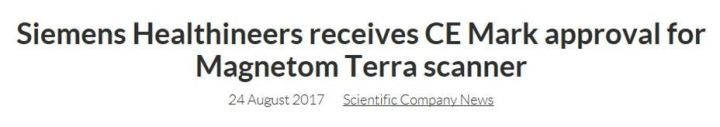

Scientific Company News報道

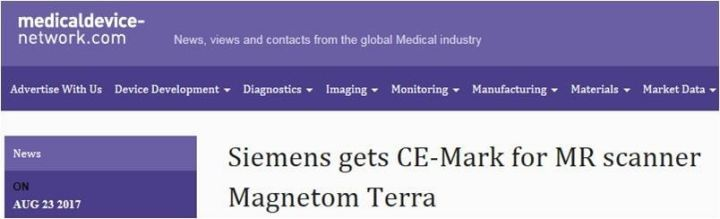

medicaldevice-network報道

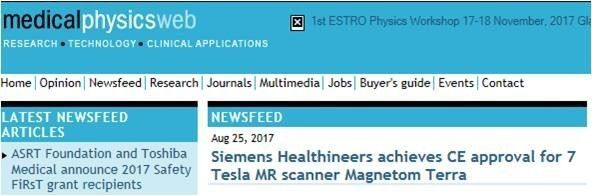

medical physics報道

　　高場磁共振發展編年史：

　　1999年，一臺7T磁共振原型機安裝在美國明尼蘇達大學，由西門子公司與明尼蘇達大學合作研發；

　　2002年，一臺科研用7T磁共振安裝于美國麻省總醫院；

　　2005年，一臺具備Tim技術的7T磁共振MAGNETOM 7T誕生；

　　2006年，主動屏蔽7T磁共振技術推出；

　　2007年，一臺9.4T磁共振安裝于德國Tubingen；

　　2014年，一臺10.5T和11.7T磁共振誕生；

　　2015年，西門子發布一臺可同時用于臨床和科研的7T磁共振MAGNETOMTerra；

　　2017年，MAGNETOMTerra取得CE認證，正式可以用于臨床。

　　磁共振的“T”代表什么？

　　T代表的是tesla，就是場強的大小，場強越大，信噪比SNR越高。順便提一下，地球的磁場是0.00005 T。T越大通常意味著可以提供更高的分辨率，以及能更快地對人體成像。在3T時候，磁共振可以分辨小至1mm的細節，而在7T設備上，可以達到0.5mm，也就是說，可以分辨人類腦部皮層的內部功能。在7T磁共振上，人類一次看到了信息是如何在人類的大腦中神經元之間傳導。

　　磁共振的磁場越強，排列的質子比例越高，并且質子之間的能量差也越大。這樣產生的信號可以比背景噪聲更好地檢測到。但是場強的每一次跳躍都會帶來一些不確定性。Victor Schepkin說：“在磁共振時代開始時，許多科學家認為0.5 T是磁共振的較大磁場強度”，因?yàn)樗麄冋J(rèn)為活組織的離子電導率將阻止無線電波滲透到體內。1980年代，出現了用于臨床的1.5T磁共振掃描儀。2002年，3T磁共振掃描儀獲得批準。但在此之前，研究人員就一直在爭取更高的場強。

　　國內獲批場強較高的磁共振是多少T？

　　1980年國際上首臺用于臨床的全身磁共振問世，隨后，“GPS”相繼推出自己公司的首臺磁共振，磁共振三足鼎立的市場形勢初現雛形。1989年8月，北京301醫院引進了我國首臺進口磁共振設備，由于技術有限，當時的磁共振掃描速度相當慢，檢查1位患者大約要40分鐘。當時，國內關于磁共振的研發剛起步。2017年美國食品藥品監督管理局批準了7T設備，也就是上面所提到的西門子的那臺設備，安裝于美國明尼蘇達州的梅奧診所（Mayo Clinic）。目前，國內獲批較高場強設備是西門子的7T磁共振，其他廠家不論是國內還是國外廠家，都較高只有3T。而普通三甲醫院通常配置一般是1.5T和3T磁共振。

7T磁共振MAGNETOMTerra，圖自西門子

　　每年取得CE認證的醫療設備成千上萬，為什么科學家和醫生會為了一臺設備取得CE認證而如此興奮？

　　因?yàn)?T具有較大的潛力，已經正在改變、未來也必然會繼續改變整個磁共振成像發展的方向。多年來的研究已經證實，7T提供了數倍于傳統3T磁共振的信噪比和空間分辨率，在神經、血管、腫瘤、骨關節等多個方面都會帶來的突破性進展。是在目前常規影像設備難以診斷的神經退行性疾病如老年癡呆（阿茲海默氏?。?、帕金森病、路易體癡呆等疾病的發病機理、早期診斷、治療方案確定以及治療效果評估上，有著較大的潛力。

　　據了解，7.0高場強磁共振清晰度是普通CT的5倍，能夠在無創的情況下，高清地看到大腦神經元、神經網絡的工作情況，處理0.2毫米的單元網絡。

　　有人說，臨床工作中，除了影像科以外，恐怕沒有另一個臨床科室像神經科一樣鐘愛磁共振，也沒有哪個科室像神經外科那樣將磁共振技術發揮到好。

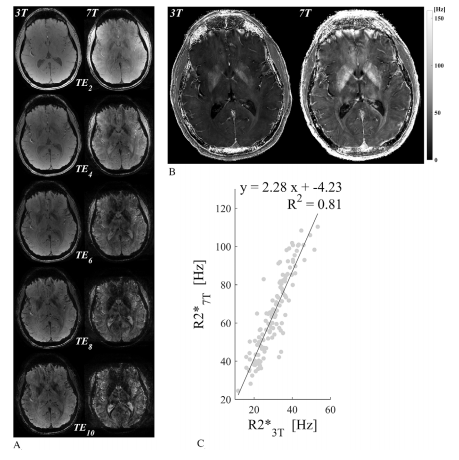

圖示：(A)全部均勻回波(TE2~TE10)3T和7T的星等圖像。在TE2=7.91毫秒時，電感性引起的量級變化已經很明顯了。7T量級圖像信號對噪聲的衰減比3T量級圖像信號對噪聲的衰減快得多。(B)3T和7T的R2*映射，7T的R2*值更高。(C)10名受試者在3T至7T之間感興趣的深灰質區R2*值的回歸。相關性好，斜率為2.28。圖自doi:10.1111/jon.12669

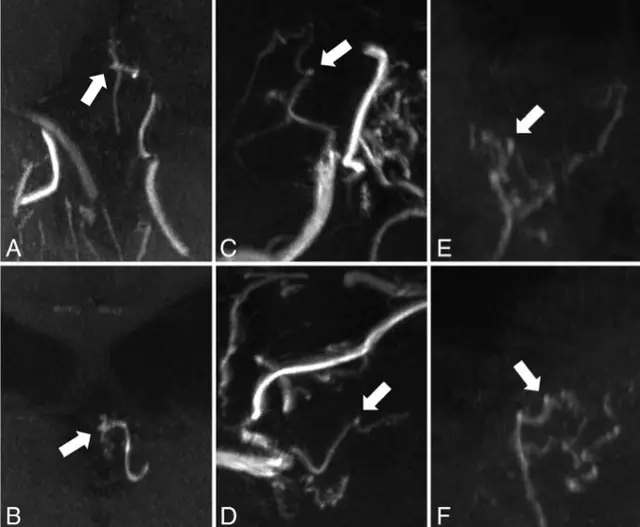

圖示：兩個不同的角度觀察3個患者的7T磁共振TOF-MRA影像（AB、CD、EF分別對應同一病人），可以發現腦室內的側支血管形成了微動脈瘤（箭頭所示）

　　那么7T磁共振能夠給神經科、神經外科帶來哪些變化呢？

　　丁香園《「馬力」足、更清楚：淺析7T磁共振在神經科的應用》一文中指出：對于藥物難治性局灶性癲癇，現有研究表明，對可疑部位行7T磁共振掃描可以提高病變的發現率。7T TOF-MRA能發現傳統較低場強磁共振不能發現的微動脈瘤。這對我們了解煙霧病的病理生理機制提供了更多證據。另外還有借助7T磁共振對血流參數的測量、對局部結構體積及信號測定等來進一步研究腫瘤、神經退行性疾?。ㄈ鏏D）、精神疾?。ㄈ缇穹至寻Y、抑郁癥等）、評估血管瘤破裂危險因素等，目前都在國外展開。

上圖：Terra實現高分辨率磁敏感加權成像

上圖：7T可以實現較高分辨率的解剖結構成像和腦連接通路功能成像

　　西門子醫療磁共振事業部CEO，Christoph Zindel向媒體表示：“從今天起，我們成功的將診斷用磁共振的范圍擴展到了7T這個的場強，為此我們用了超過15年時間。的可用于臨床的7T磁共振MAGNETOM Terra將人類觀察解剖結構和組織功能的能力跨越了一個新的臺階，為未來的個性化準確醫療鋪平了道路。”

　　共建開放型國際醫療，讓開放的春風溫暖國際！相信在不久的將來，可用于臨床的7T磁共振也會進入國內的大型醫院，探索臨床前沿問題并造?；颊?。

　　參考資料：

　　1.doi:10.1111/jon.12669

　　doi:10.1038/d41586-018-07182-7
