神經內鏡技術在神經外科領域的應用已跨越了一個多世紀。初期，受限于高精度技術、光學技術以及制造工藝等瓶頸，神經內鏡技術的進步相對遲緩。幸而，真正的技術飛躍發生在20世紀80年代。近20年來,隨著高科技的迅速發展，越來越多高清晰、多用途、靈活便利的神經內鏡相繼問世。而神經內鏡與立體定向、導航、超聲等技術的結合應用，大大拓展了其在神經外科疾病治療中的應用范圍。

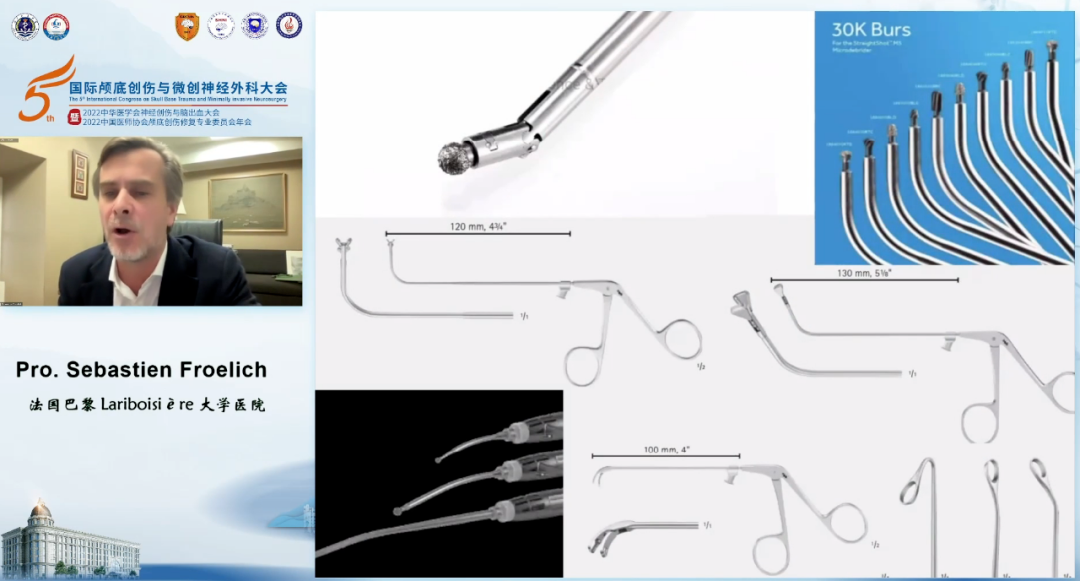

　　INC國際神經外科醫生集團旗下世界神經外科顧問團(WANG)成員、世界神經外科聯合會(WFNS)顱底手術委員會前主席Sebastien Froelich教授(塞巴斯蒂安·福洛里希，“福教授”)曾在2022年國際顱底創傷與微創神經外科大會中就神經內鏡器械一題進行過演講，本文特此摘錄，以饗讀者。

　　神經內鏡的主要構成

　　神經內鏡的分類可以根據其不同的功能、應用部位以及結構特點進行劃分，具體如下：

　　功能分類：神經內鏡可分為觀察鏡和工作鏡兩大類。觀察鏡主要是指僅具備光學系統，沒有工作通道的內鏡，用于單純觀察。而工作鏡不僅具備觀察鏡的觀察功能，還至少擁有一個工作通道，能夠進行手術操作、沖洗和吸引等多種功能。

　　應用部位分類：根據使用目標位置的不同，神經內鏡可分為顱底內鏡、脊髓脊柱內鏡、腦室腦池內鏡等;同時，根據內鏡的視角不同，可分為0°、30°、45°、70°、120°以及可調節角度的鏡種。

　　結構和形狀分類：神經內鏡根據其鏡體的結構和形狀，可以分為硬性內鏡和軟性內鏡兩大類。

　　手術設備1：擁有不同角度的硬鏡

　　硬質內鏡，亦稱為硬鏡，它利用一系列柱狀透鏡來形成圖像，其外徑通常介于2至8毫米之間。較長型的硬鏡可以與立體定向設備聯合使用。內鏡的直徑越大，成像越清晰，同時手術視野的亮度也會增加。專業的內鏡操作系統可以沿著內鏡的內側或外側進入手術區域，手術過程則在高清或液晶顯示屏的指導下完成。

　　工作鏡的鏡體內設有多功能通道，包括照明、沖洗、吸引以及手術操作等通道。這些通道使得手術者能夠通過內鏡進行電凝止血、沖洗、活檢、造瘺等多種手術操作。

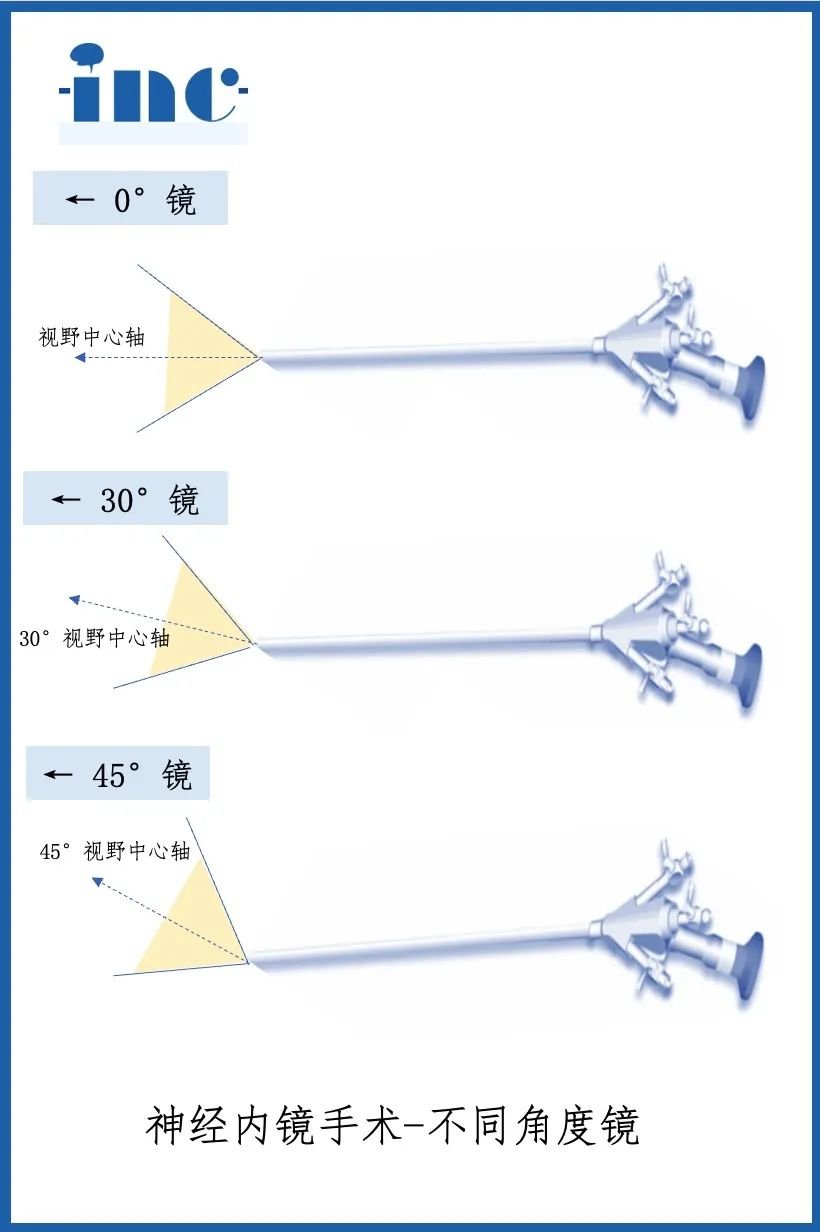

　　內鏡鏡體的視角有多種，包括0°、30°、45°、70°、120°等。不同視角的神經內鏡適用于不同的手術場合。通常，0°、30°、45°的鏡體角度用于手術操作和觀察，而70°和120°的鏡體角度則主要用于觀察目的。

　　0°內鏡提供的是直視視野，而30°和45°內鏡則展現的是斜向視野。角度內鏡在顱底手術中觀察手術區域的各個角落具有顯著優勢。例如，在切除聽神經瘤時，可以觀察到內聽道;在經鼻切除垂體腺瘤時，可以查看海綿竇;在切除表皮樣囊腫時，可以觀察到顯微鏡無法直視的殘余腫瘤。具有更大角度的內鏡，如70°和90°內鏡，雖然手術操作上較為困難，但它們主要被用于觀察較大角度的側面死角。脊柱內鏡屬于硬性內鏡的一種。

　　手術設備2：能屈能伸的軟鏡

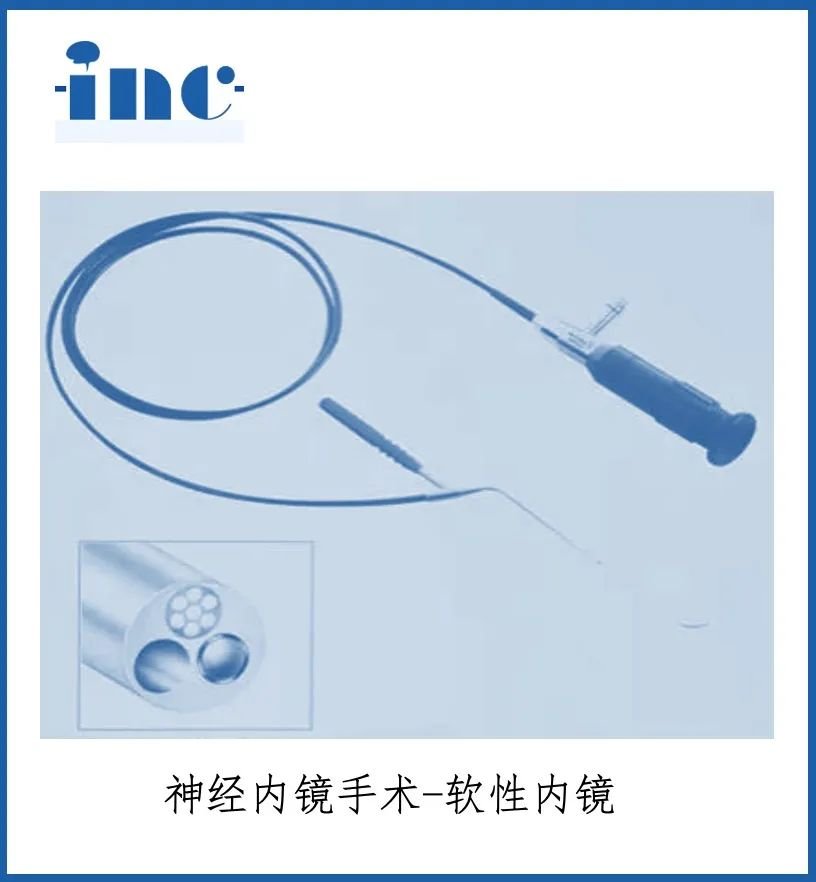

　　軟性內鏡分為纖維軟鏡和電子軟鏡，通常簡稱為軟鏡。這類內鏡通常較為細長，長度可達到1.0米，外徑在0.75至4.0毫米之間，頭端直徑為2至4毫米。與硬性內鏡相似，軟性內鏡同樣具備視道和照明通道，但由于其外徑較小，通常將工作通道、沖洗通道和吸引通道合并為一個。軟性內鏡不僅具有柔軟、可彎曲的特性，還能根據需求進行角度調整或側向偏移，最大視角可達160°。軟性內鏡的應用廣泛，操作靈活，能夠在腦室或腦池內移動，到達硬性內鏡無法觸及的區域進行觀察和操作。在使用軟性內鏡時，控制方向較為復雜，并且需要借助固定裝置來保持穩定。

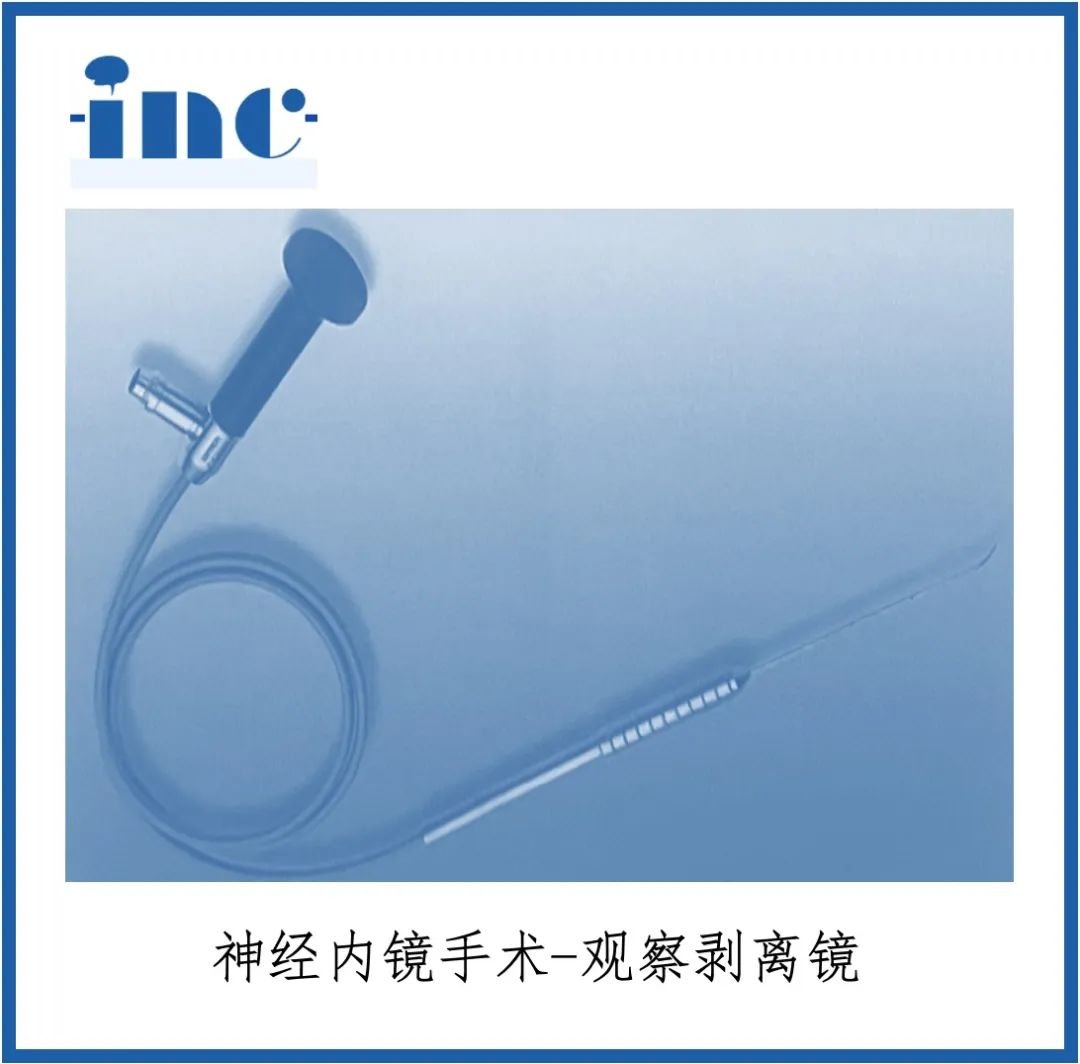

　　手術設備3：觀察剝離鏡

　　觀察剝離鏡是一種緊湊型的硬性內鏡，其頭端直徑大約為1毫米，類似于顯微神經外科器械，操作靈活但視野范圍有限。這種內鏡最初應用于脊柱手術，隨后逐漸擴展到用于顱內蛛網膜下腔的觀察，并且可以與其他類型的內鏡聯合使用。在腦室-腹腔分流手術中，所用內鏡的外徑僅為1毫米，它替代了腦室-腹腔分流管的導芯，能夠在手術中引導醫生將分流管的腦室端準確放置到腦室內的適當位置，以此減少對血管的損傷風險，并降低脈絡叢包裹分流管的可能性。

　　手術設備4：光源系統

　　圖像質量受到光亮度的直接作用。Bozcini研制的首個硬性內鏡使用燭光作為照明源，而在1853年，法國的Desormeaux通過使用燃油燈進行反射照明，提升了光亮度。1878年，愛迪生發明了電燈泡，直到20世紀60年代中期，內鏡照明依然依賴于傳統的白熾燈泡。隨后，金屬鹵化物燈和超高壓短弧氙燈開始應用于臨床，這些光源具有高色溫和良好的照明效果。特別是氙燈，其光通量是鹵素?zé)舻膬杀兑陨?，光能轉換效率高，具備較高的能量密度和光照強度;氙燈的壽命超過150小時，遠超鹵素?zé)簦夜?、電參?shù)的一致性良好，工作狀態受外界因素變化的影響較小，能夠瞬間點燃并實現穩定的 光輸出。近年來，新型LED冷光源問世，配合二次光學系統、自動散熱管理系統和智能調光系統，能夠提供均勻的紅外線和紫外線輸出，功耗低，僅需提供高亮度的冷白光，壽命長達6萬小時，色溫高且純凈。這些優點使得LED冷光源成為當前內鏡主機首選的照明源。

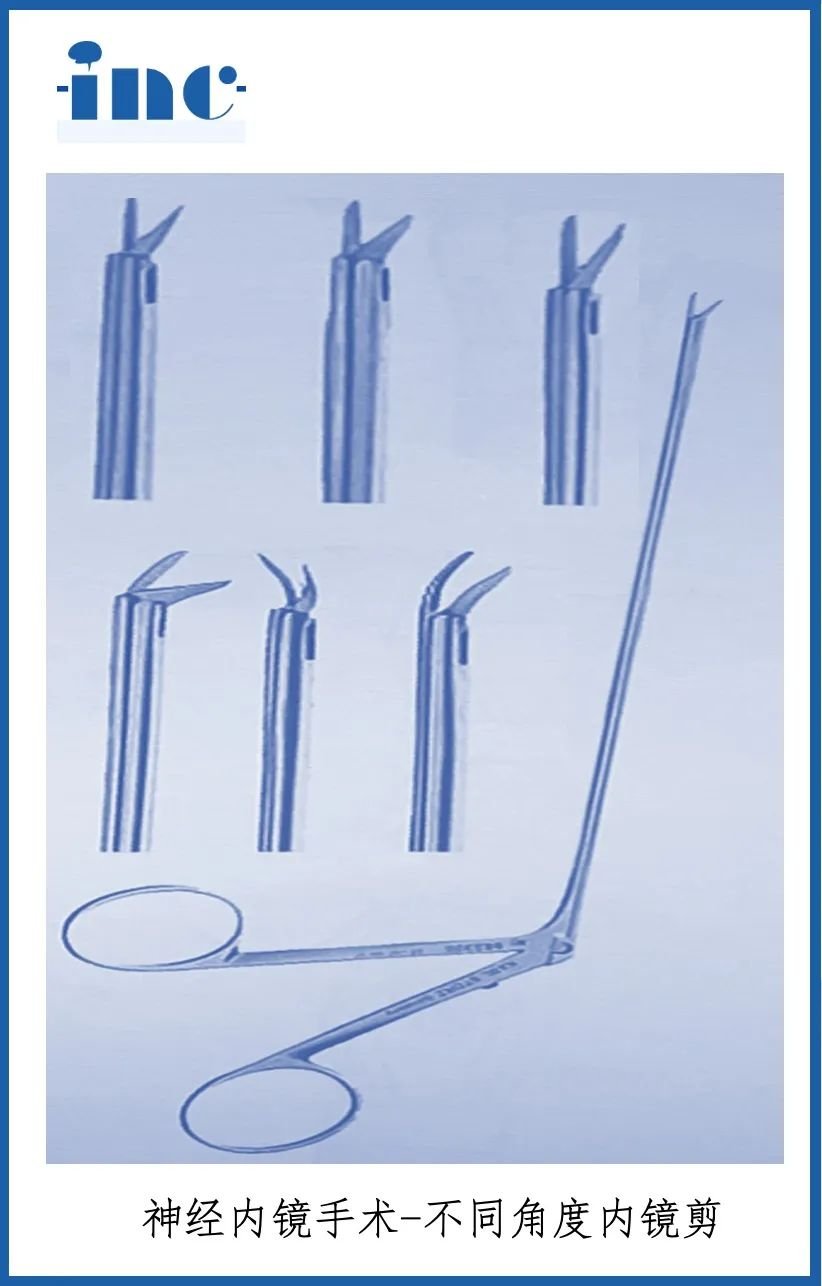

　　手術設備5：內鏡剪

　　內鏡手術剪的設計獨樹一幟，通常配備有可調節的刀片和手柄，以便根據不同的手術需求進行相應的調整。它主要應用于微創手術領域。這種手術剪擁有卓越的切割性能和極高的操作精度，能夠?qū)M織和器官，如腸道、血管、神經等進行精確切割。

　　手術設備6：成像系統

　　成像系統由攝像頭、攝像系統主機和顯示器組成。攝像頭連接到神經內鏡的鏡體上，并通過攝像系統主機將捕獲的圖像傳輸?shù)斤@示器上。目前使用的高清、全數字攝像頭體積小巧、重量輕便，結合高性能的攝像系統主機，使得圖像質量得到了進一步的優化和提升。顯示器用于展示攝像頭采集的圖像，它是外科醫生的“眼睛”，其擺放位置至關重要。顯示器應放置在外科醫生操作位置的正前方，距離不宜超過2米，以便于觀察。此外，還應配備額外的顯示器供其他手術參與人員觀看。這些顯示器至少應具備1080P的分辨率。目前，高清顯示器的分辨率可以達到2K甚至4K。

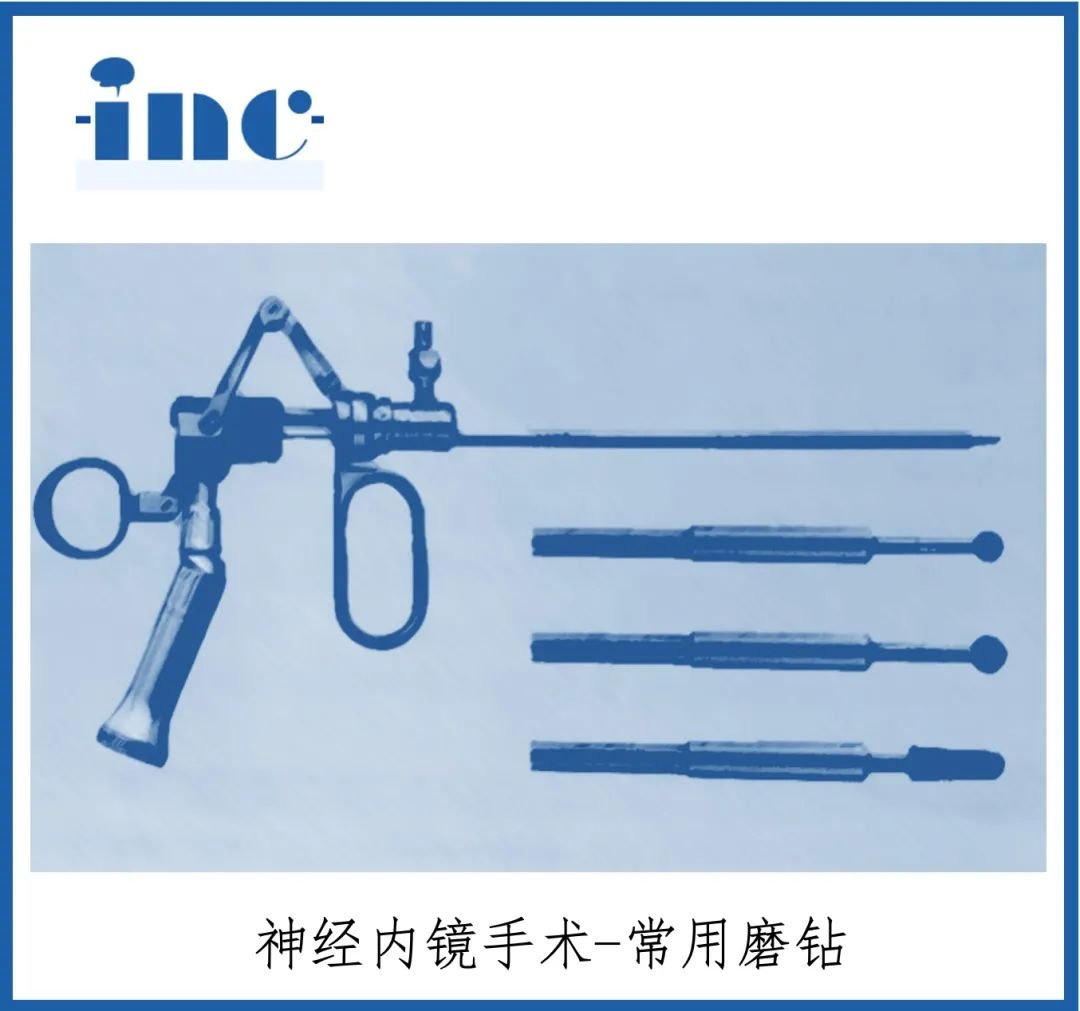

　　手術設備7：磨鉆

　　主要用于內鏡下經鼻和經口進行的顱底手術，以磨除顱底骨骼，創建鎖孔骨窗，同時也可用于磨除顱骨內的骨性結構，例如在聽神經瘤手術中磨除內聽道的后壁。在進行內鏡腹側顱底入路手術時，磨鉆的手柄需要更為細長。

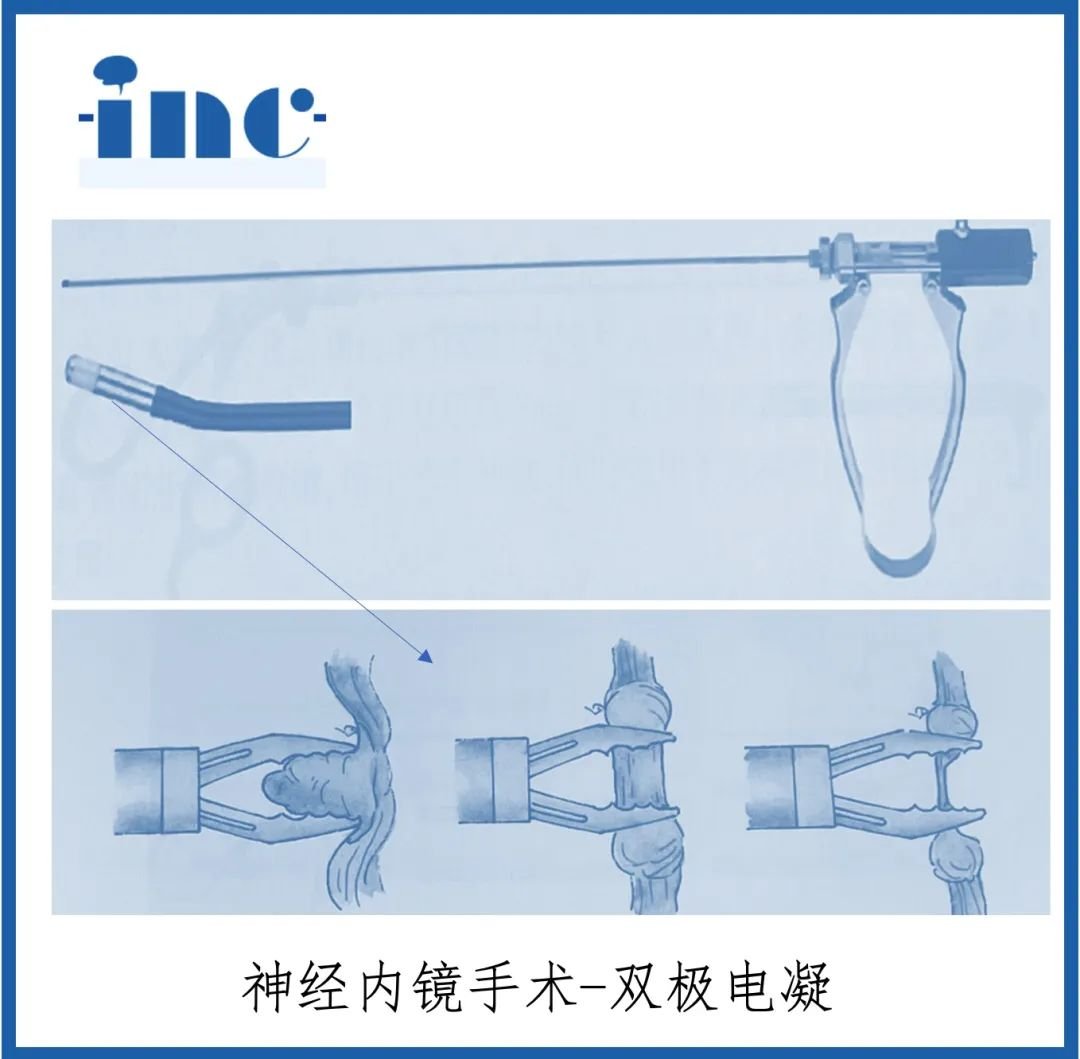

　　手術設備8：雙極電凝

　　雙極電凝技術的出現可以追溯到1940年。與單極電凝不同，雙極電凝取消了需要接觸病人身體另一側的無效電極。相反，它的兩個電極分別安裝在一把鑷子的兩個葉片上，這兩個葉片之間是隔離開的。在使用時，電流僅通過鑷子兩尖端之間的組織，因此所需的電量大幅降低，通常只需單極電凝的1/4至1/3.在處理關鍵部位，如脊髓內止血時，電量甚至可以減少到不到單極電凝的1/10.從而顯著減少了熱量的擴散和鄰近組織的損傷。

　　手術設備9：影像記錄設備

　　這些顯示器至少需要具備1080P的分辨率。目前，高清顯示器的分辨率可以達到2K甚至4K。影像記錄裝置對于記錄和保存完整的資料信息至關重要，它包括視頻采集裝置、光盤或硬盤存儲介質以及打印設備，這些設備能夠?qū)⑹中g(shù)影像轉換為數字信號或直接打印成照片，用于資料存儲、展示或出版。有些攝像系統主機集成了圖像記錄功能，可以直接將圖像或視頻輸出到U盤或硬盤中，使用起來非常方便。目前，功能強大的高清多媒體工作站能夠?qū)崟r動態全屏顯示手術影像，具備腳踏實時控制、回放抓圖等功能。與高清攝像系統配合使用，可以實現1080P錄像和瞬間抓圖，并支持DVI、HDMI、HD-SDI、VGA和分量等多種視頻輸出接口，可以連接即插即用打印機，隨時打印全高清圖片。同時，配備功能豐富的數據處理軟件，可以與醫院的電子病歷系統和神經影像系統連接，直接進行多媒體編輯、轉播、教學等活動，并具備數據檢索和統計處理功能，對患者資料進行全方位管理，包括神經內鏡操作狀態、手術指征、手術技術、并發癥、處理結果等。通過網絡擴展，還支持遠程會診、遠程會議等功能。

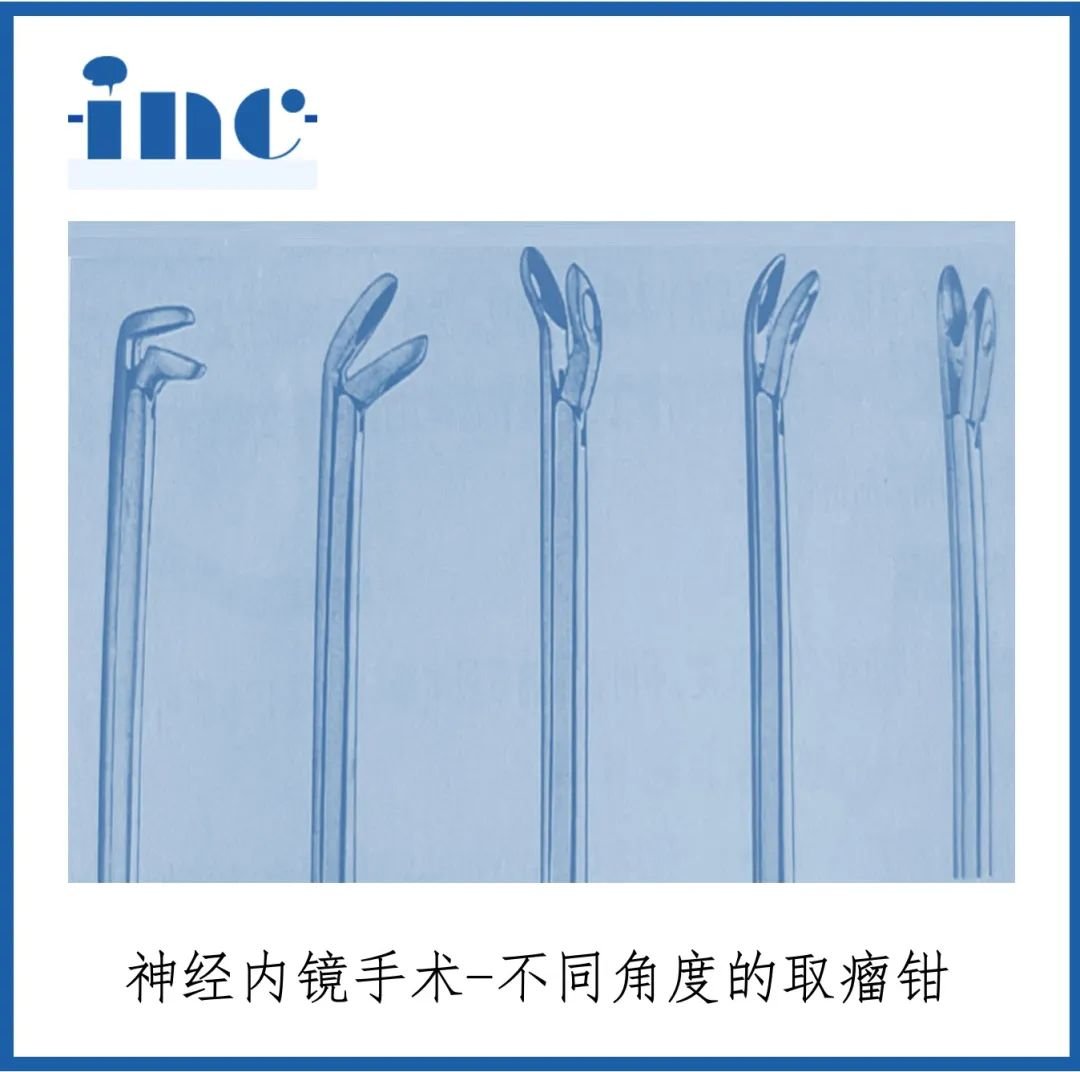

　　手術設備10：取瘤鉗

　　腫瘤摘除鑷，亦稱為腫瘤夾子或夾取器，是外科手術中用于摘除腫瘤或組織的工具。這種鑷子一般由一對組成，每只鑷子都配備有一個手柄和一個夾爪。在使用時，通過手柄控制夾爪的開啟，將其深入體內以夾持目標組織，隨后收緊夾爪以切斷組織或腫瘤，并將其取出。

　　手術設備11：球囊導管

　　球囊導管是一種僅供一次性使用的介入性醫療設備，其主要用途是擴張血管中的阻塞部位，以減小其內徑，恢復至正常血管內徑或略小于正常值。根據患者病情的差異，如果單純使用球囊導管進行擴張無法實現血管內徑的有效擴大，那么就需要采用支架，利用金屬支架來擴充病灶處的血管內徑。

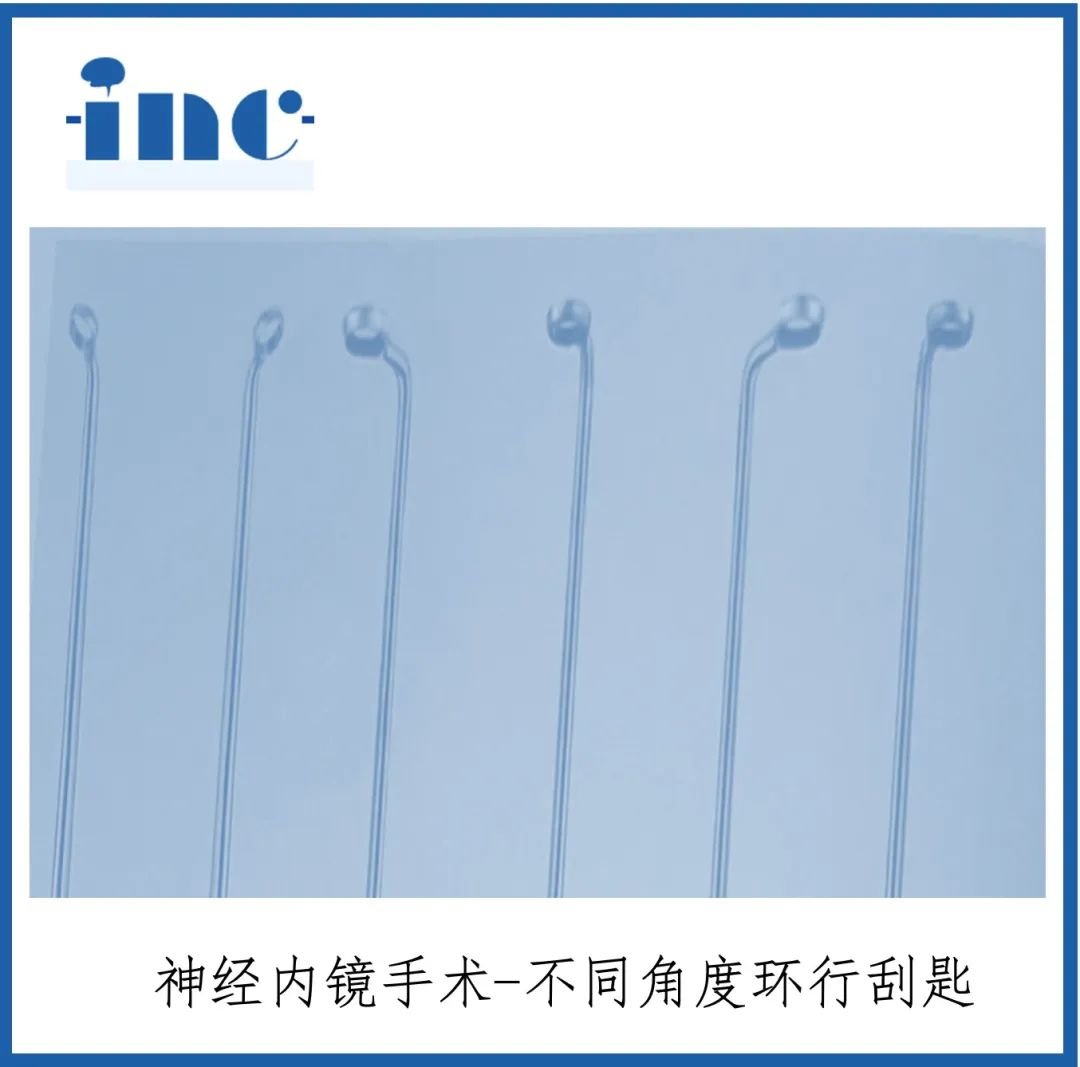

　　手術設備12：環行刮匙

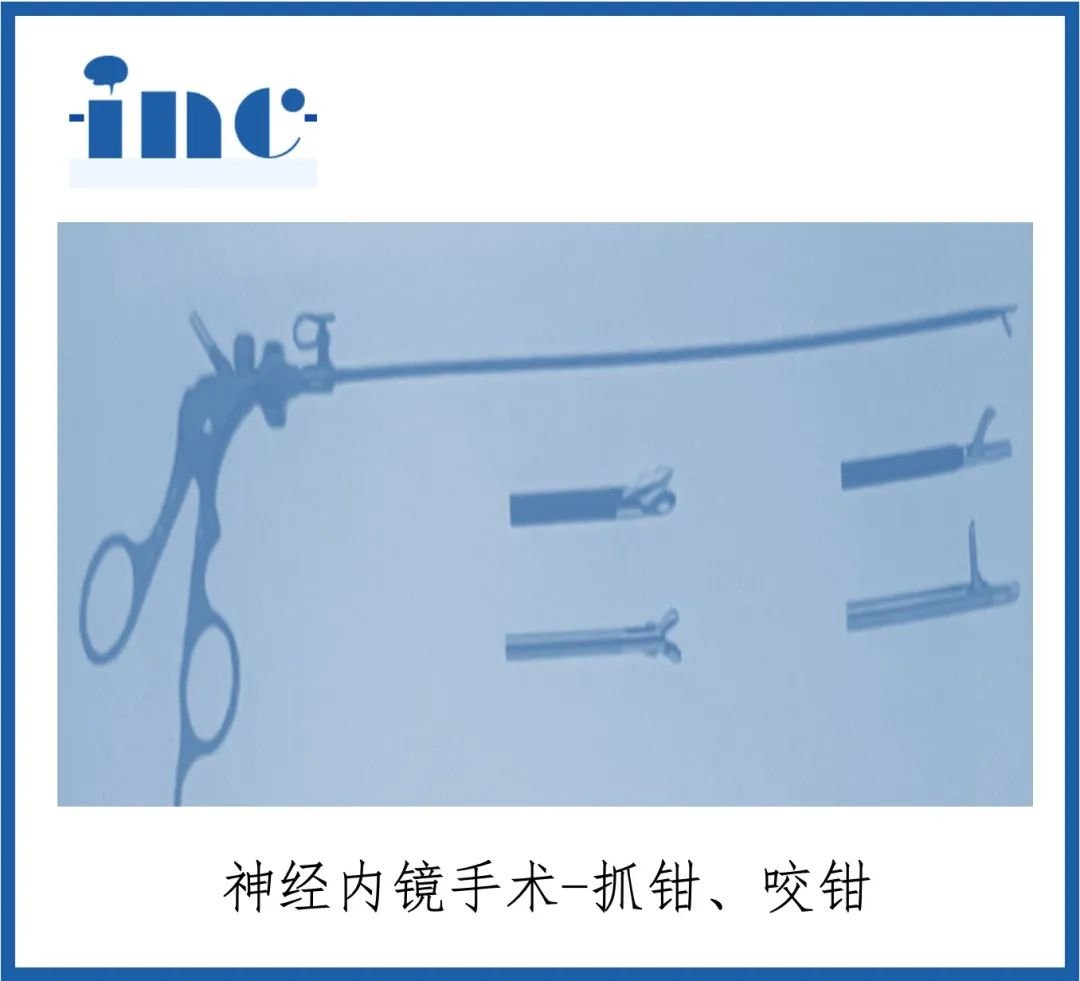

　　手術設備13：抓鉗、咬鉗

　　手術設備14：探棒

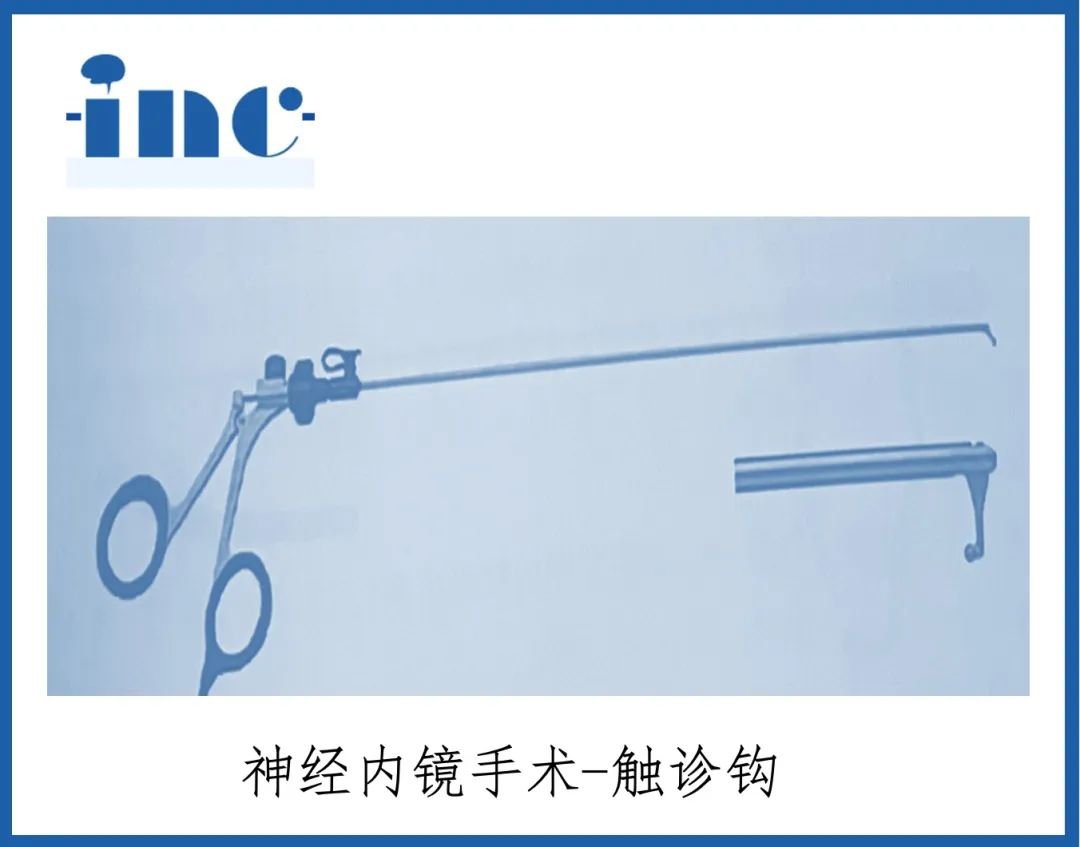

　　手術設備15：觸診鉤

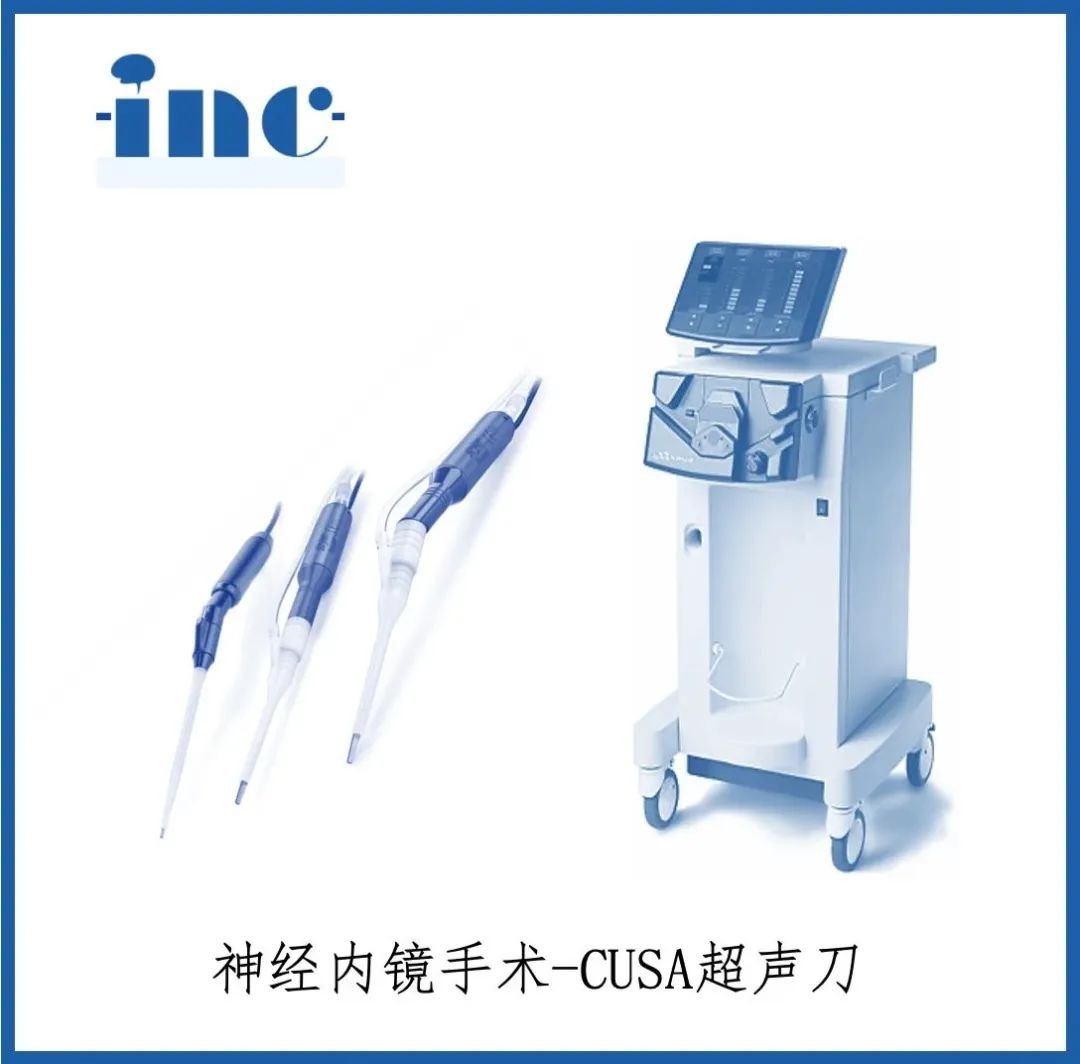

　　手術設備16：內鏡CUSA刀

　　微型CUSA通過超聲波技術將腫瘤腔內的瘤體打碎成屑粒，并利用其吸除功能將這些碎屑移除。相較于傳統的CUSA，內鏡微型CUSA更為小巧和輕便，且更長、更細。它配備了超精細的微頭、可成角和延長的手柄，這使得在顱底內鏡手術中能夠更有效地抵達手術區域，并提供最佳的手術視野。此外，還有一種超細型的CUSA，它可以通過3毫米的工作通道進行腦室和腦池內鏡手術，顯著提升了腦室和腦池內鏡手術中腫瘤切除的效率。

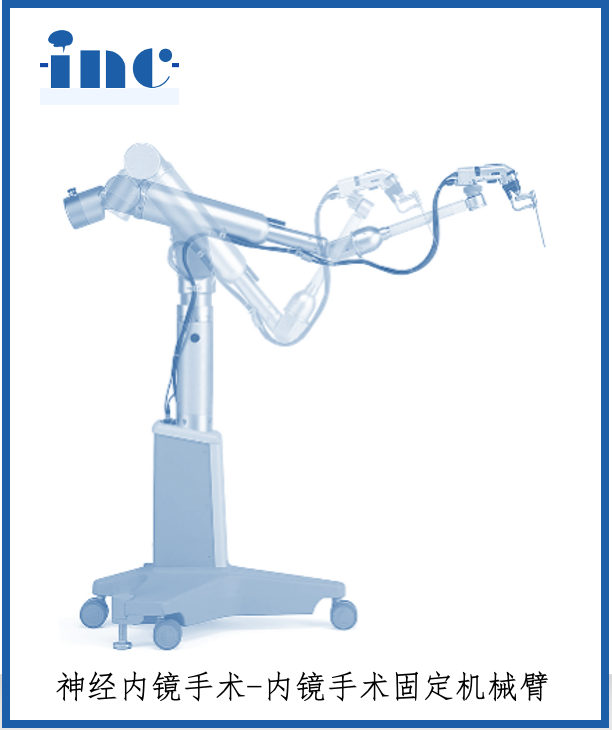

　　手術設備17：內鏡固定機械臂

　　在經顱內鏡手術中，使用固定裝置來夾持神經內鏡是至關重要的。手動操作不僅容易導致疲勞，還可能引起神經內鏡的移位，從而損傷正常結構并影響手術過程中的觀察和操作。將內鏡與固定及導向設備相結合，可以減少或防止手術中內鏡的移動，從而提升操作的精確度和安全性。

　　手術設備18：超聲等離子體設備

　　該設備具備切割消融和凝血雙重功能，通過在電極前端激發特定射頻電能，使介質(生理鹽水)產生等離子體。等離子體中含有的高速運動的帶電粒子能夠打斷目標組織細胞的分子鍵，將蛋白質等大分子物質分解成低分子量的分子和原子，這樣在較低的溫度范圍(40~70攝氏度)內實現組織的切割。同時，在較低的溫度下實現凝血，減少了手術中對周圍組織的損傷，降低了術中出血量，有助于保持手術視野的清晰，便于術區解剖結構的判斷，有助于腫瘤的精確切除，并減少手術操作的副損傷。
